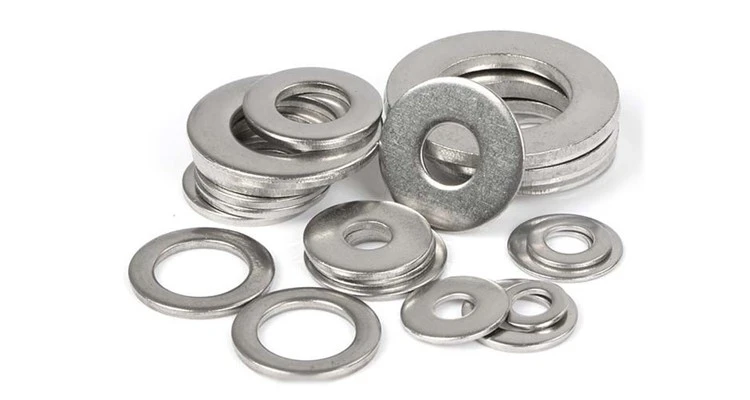

1. Ravne podloške
Ravna podloška je osnovni pribor za pričvršćivanje koji se obično kombinuje sa vijcima i maticama u različitim scenarijima mehaničkog sklapanja. Njegove osnovne funkcije su povećanje kontaktne površine, raspršivanje pritiska kompresije i zaštita površine radnih komada. Nema performanse protiv-otpuštanja ili otpornosti na udarce.
1.1 Osnovne karakteristike i zahtjevi za korištenje
(1) Odlikuje se odličnim performansama i stabilnosti zaptivanja, otpornim na deformacije i curenje pod konvencionalnim uslovima temperature i pritiska, što ga čini pogodnim za opšte scenarije fiksne veze.
(2) Osigurava ravnomjerno postavljanje površine i ravnost montaže, izbjegavajući neujednačeno naprezanje uzrokovano kompresijom vijaka.
(3) Ima dobru otpornost na kompresiju i nabore, održava stabilan oblik pod pritiskom kako bi se spriječilo oštećenje radnih komada iboltstrukture.
(4) Materijal je stabilan sa jakom otpornošću na oksidaciju i zagađenje, prilagodljiv različitim okruženjima montaže opreme.
(5) Lako se rastavlja i ponovo koristi uz visoku univerzalnost u montaži.
(6) Ima stabilnu temperaturnu prilagodljivost i može postojano raditi unutar standardnog raspona radne temperature.
Preporučljivo je odabrati ravne podloške sa tretmanima protiv -rđe i -korozije, kao što su potapajući premaz i galvanizacija, koji mogu efikasno produžiti vijek trajanja i smanjiti kasnije troškove održavanja.
1.2 Standardi odabira za ravne podloške
(1) Usklađivanje materijala: Izbjegnite galvansku koroziju uzrokovanu kontaktom različitih metala. Materijal za pranje treba da bude u skladu sa spojenim delovima. Uobičajeni materijali uključuju ugljični čelik, legirani čelik, nehrđajući čelik i legure aluminija. Podloške od bakra i legura bakra mogu se koristiti za provodljive prilike.
(2) Odabir veličine: Unutrašnji prečnik ravne podloške bira se prema maksimalnom prečniku zavrtnja ili navoja. Za mekane spojne materijale ili sklopove usklađene sa opružnim podloškama, ravne podloške sa većim vanjskim prečnikom su poželjnije za daljnju disperziju pritiska.
(3) Strukturna adaptacija: Za vijke sa zaobljenim uglovima ispod glave, moraju se usvojiti ravne podloške sa unutrašnjim kosinama rupa kako bi se izbjeglo smetnje pri montaži i loše pristajanje.
(4) Adaptacija na snagu:Čelične ravne podloškemora se koristiti za vijke velikog promjera-, važne-nosive veze i zatezne-kompozitne spojeve kako bi se poboljšala otpornost na istiskivanje i stabilnost veze.
(5) Prilagodba posebnim radnim uslovima: Bakrene podloške za provodljive zahtjeve i posebne zaptivne podloške za zahtjeve nepropusnosti moraju se usvojiti kako bi se zadovoljile posebne potrebe primjene.
1.3 Glavne funkcije ravnih podloški
(1) Povećajte kontaktnu površinu između vijaka, matica i radnih komada opreme, raspršite naprezanje kompresije i spriječite oštećenje radnog komada uzrokovano prekomjernim lokalnim pritiskom.
(2) Kada se kombinuje sa opružnim podloškama, izoluje opružne podloške od površine radnog komada kako bi se sprečilo grebanje površine i habanje tokom vibracija i rastavljanja. Standardni redoslijed montaže je: površina radnog komada → ravna podloška → opružna podloška → matica.
(3) Popunite praznine u montaži i izravnajte kontaktnu površinu kako biste poboljšali ujednačenost kompresije vijaka, služeći kao nivelacijske i kompenzacijske podloške.
1.4 Prednosti i nedostaci ravnih podloški
Prednosti:
① Povećajte područje naprezanja kako biste efektivno zaštitili površinu obratka od deformacije i oštećenja ekstruzijom;
② Disperzirajte kompresijski pritisak, smanjite lokalni pritisak na površini opreme i zaštitite meke i lomljive radne komade.
Nedostaci:
① Nema funkcije protiv-otpuštanja, ne može spriječiti otpuštanje vijaka uzrokovano vibracijama opreme;
② Nema performanse apsorpcije udara i puferiranja, nije pogodno za nezavisno zaključavanje u uslovima visoko{0}}vibriranja.
2. Opružne podloške
Opružna podloška je uobičajeni dodatak za zatvaranje koji sprečava-labavljenje. Pruža kontinuiranu silu podizanja kroz elastičnu deformaciju, koja se uglavnom koristi za strukturalne veze pod uvjetima vibracija i dinamičkog opterećenja kako bi se spriječilo popuštanje i opadanje vijaka i matica.
2.1 Osnovne funkcije opružnih podloški
(1) Blokada protiv olabavljenja: nakon što je matica zategnuta, opružna podloška kontinuirano podiže maticu elastičnom silom, povećava trenje između navoja, nadoknađuje trend otpuštanja uzrokovanog vibracijama opreme i fluktuacijom opterećenja i efikasno sprječava otpuštanje vijaka.
(2) Zaštita od vibracija: Pod radnim uslovima vibriranja, apsorbuje deo sile udara vibracije kroz elastičnu deformaciju, smanjuje habanje navoja i poboljšava stabilnost veze.
(3) Opružne podloške se mogu koristiti samostalno u konvencionalnim radnim uslovima. Ravne podloške moraju biti usklađene ako je potrebna površinska zaštita radnog komada i disperzija pritiska.
2.2 Prednosti i nedostaci opružnih podloški
Prednosti:
① Odličan anti-efekat, pogodan za radne uslove sa vibracijama i dinamičkim opterećenjima;
② Dobre performanse puferiranja i apsorpcije udara, smanjujući trošenje navoja;
③ Jednostavna struktura, niska cijena, pogodna instalacija i snažna univerzalnost.
Nedostaci:
Izvedbaopružne podloškena njega u velikoj mjeri utiču materijali i procesi termičke obrade. Nekvalifikovani materijali ili nepravilni procesi kaljenja i kaljenja mogu lako uzrokovati pucanje, elastični kvar i kolaps. Neophodno je odabrati kvalifikovane proizvode od redovnih proizvođača kako bi se izbjegao rizik od kvara veze.
3. Osnovne razlike između ravnih i opružnih podloški
1. Različite funkcije: ravne podloške se uglavnom koriste zazaštita radnog komada, disperzija pritiska i nivelisanje zazora; opružne podloške se uglavnom koriste zablokiranje protiv-olabavljenja i puferovanje vibracija.
2. Različita svojstva: ravne podloške su ne-elastični i nemaju sposobnost protiv-otpuštanja; opružne podloške imaju sposobnost elastične deformacije kako bi osigurale kontinuirane efekte pred-zatezanja i protiv-olabavljenja.
3. Različiti scenariji primjene: ravne podloške su poželjne za statičke i{1}}scenije bez vibracija koje zahtijevaju zaštitu površine radnog komada; opružne podloške ili kombinovani sklop ravnih i opružnih podloški potrebni su za scenarije sa vibracijama, dinamičkim opterećenjima i zahtjevima protiv-olabavljenja.
